Pedalboxes Vloer montage

2-pedalen

72-604
2-pedalen
Brake cil.swivel mount
72-804
3-pedalen

72-603
3-pedalen
Brake cil.swivel mount
72-803
3-pedalen
Swivel mount cilinders
72-903

Pedalboxes "Underfoot" montage

2-pedalen

72-617/618
3-pedalen

72-616
3-pedalen
Swivel mount cilinders
72-816
2-pedalen
Swivel mount cilinders
72-817
2-pedalen
Swivel mount cilinders
72-818
      Brake & Clutch Throttle & Brake

3-pedalen
Slider pedal box
72-850
3-pedalen

72-856


Pedalboxes Hangende montage

Gaspedaal

72-615
2-pedalen

72-606/8
2-pedalen

72-808
2 pedalen
Swivel mount cilinders
72-902


Pedalboxes Firewall  montage

Gaspedaal

72-615
2-pedalen

72-607
2-pedalen
Brake cil.swivel mount
72-807
2-pedalen
Swivel mount cilinders
72-901




Balance Bars

90 koppelingen

Rembalance instel.

tbv gaspedaal





Hoofd menu Tilton Type menu     Volgende

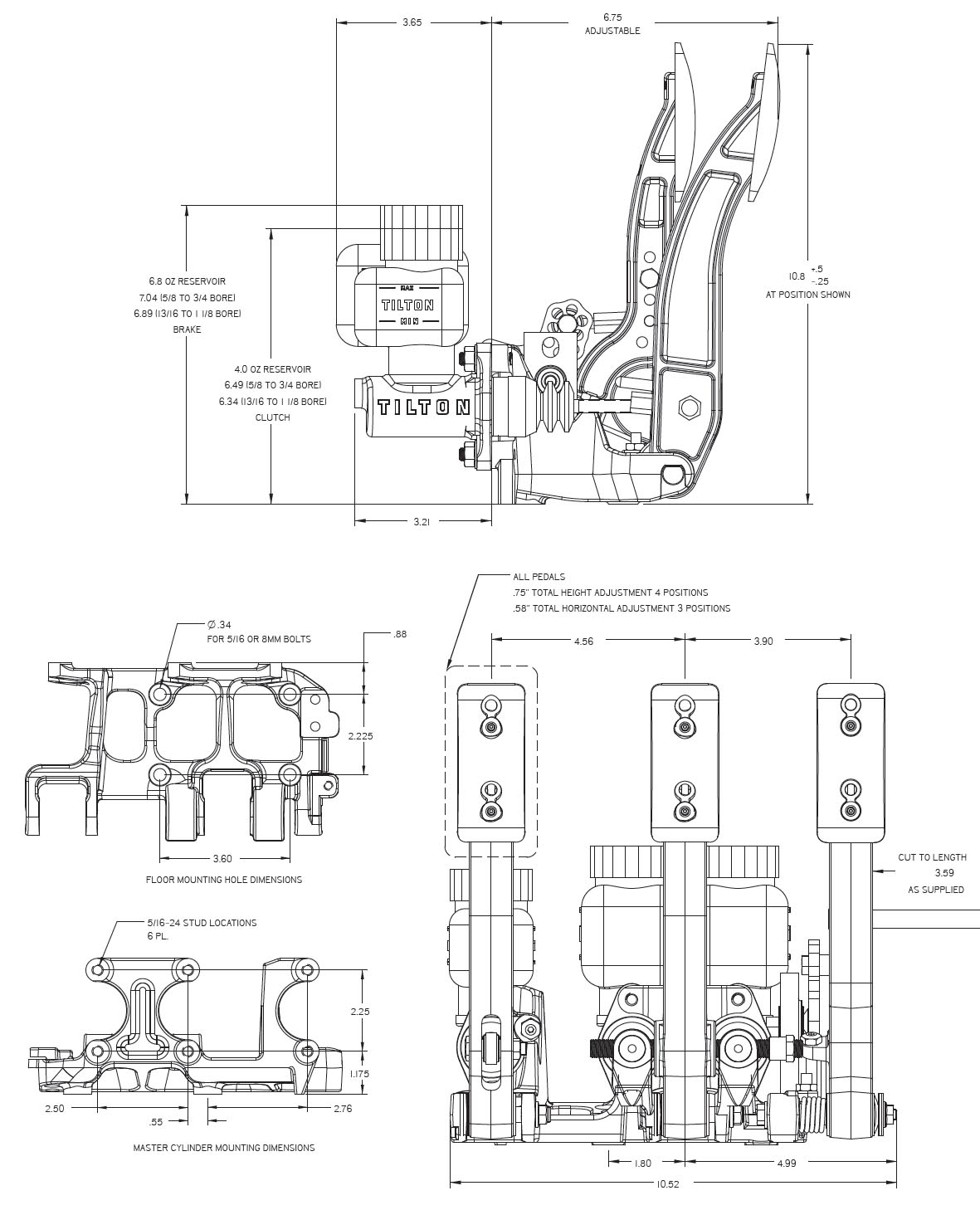

72-603 Pedaal set 3-pedalen - Vloermontage


Montage Plaats: Vloer   Afmetingen
Ratios: 5.29:1  5.44:1  5.61:1  5.75:1
Aantal Pedalen: 3
Aantal cilinders: 3 (not included)
Locatie cilnder: Optional
Pedaal Materiaal: Aluminium
Frame: Aluminium
Gewicht: 2,5 kg
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-603
    Toebehoren

74 Serie cilnders 75 Serie cilinders 76 Serie cilnders Remote balans adjuster Throttle linkage 90 koppeling


Hoofd menu Tilton Type menu   Top van de pagina   Volgende

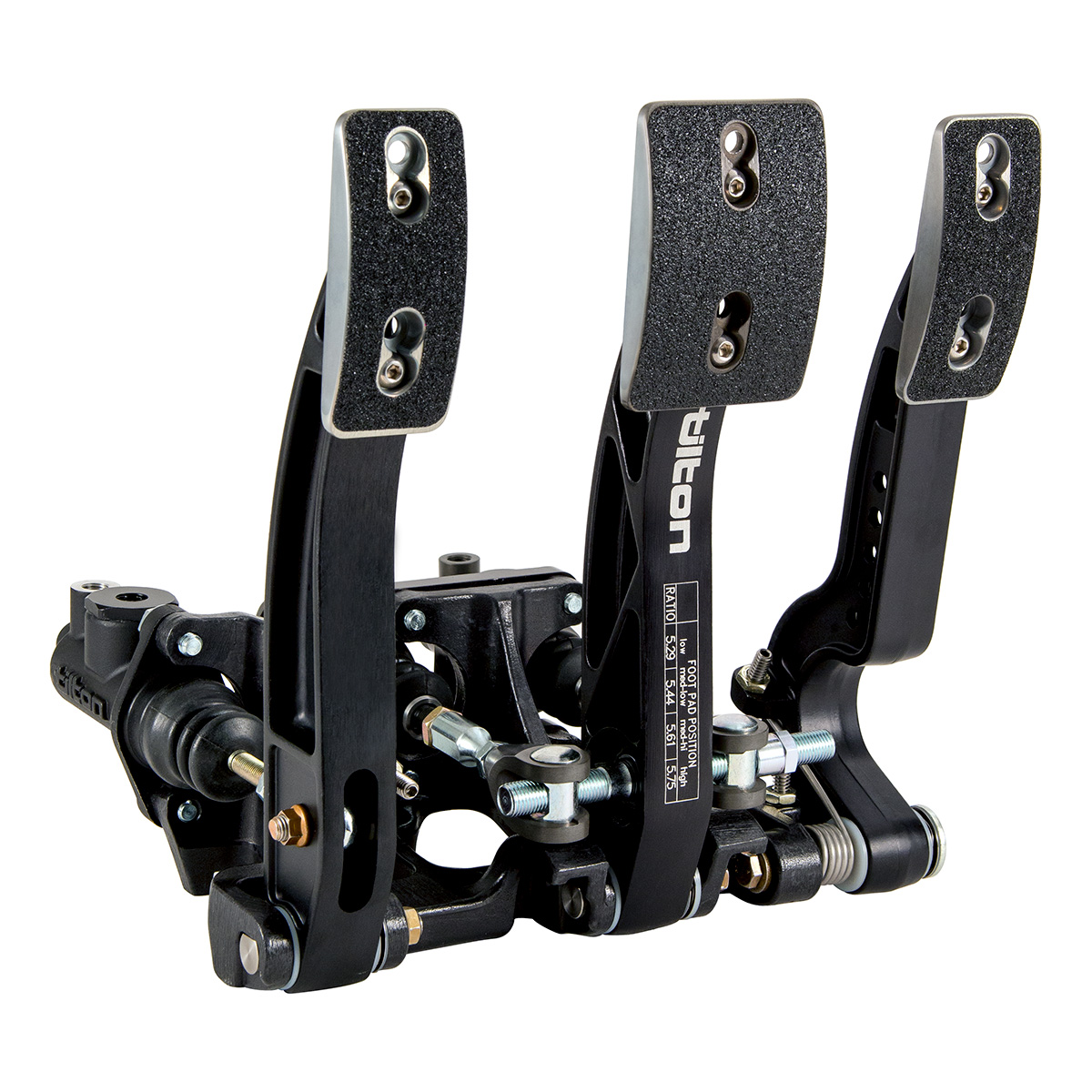

72-803 Pedaal set 3-pedalen - Vloermontage


Montage Plaats: Vloer Uses:
Ratios: 5.29:1, 5.44:1, 5.61:1, 5.75:1  78  serie cilinders for brakes
Aantal Pedalen: 3 &
Aantal cilinders: 3  (not included) 76 series cilinders for the clutch
Locatie cilnder: Optional
Pedaal Materiaal: Aluminium
Frame: Aluminium
Gewicht: 2,5 kg
Inclusief: Balance bar
Exclusief: Cilinders
Artikel nummer 72-803

  Pivot mount Balance bar (7/16), Footpads can be adjusted horizontal and in angle
  Pivot-mount master cylinder design.

    Toebehoren


78 Serie cilnders 76 Serie cilinders


Hoofd menu Tilton Type menu   Top van de pagina   Volgende

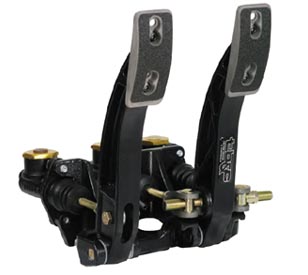

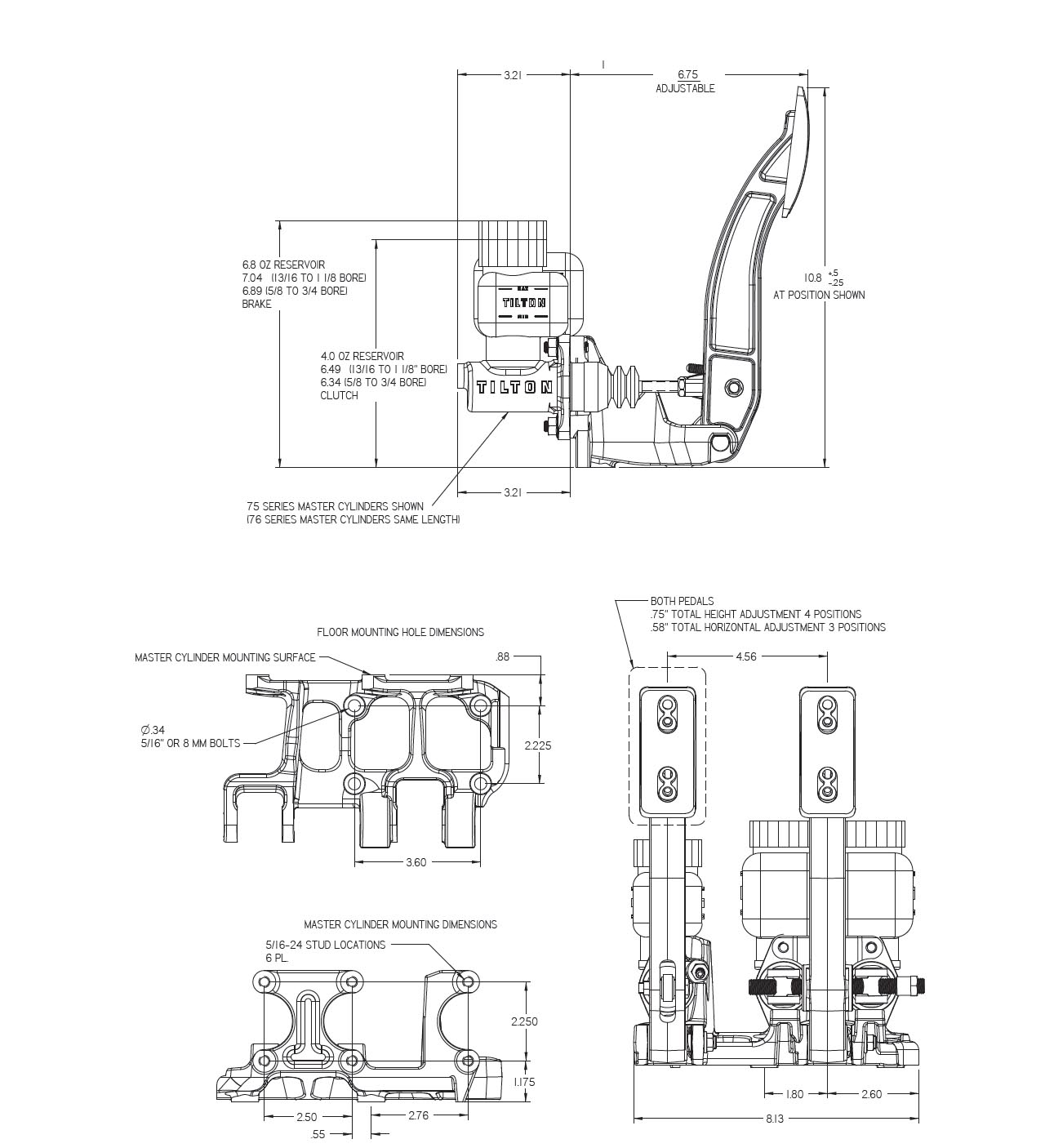

72-604 Pedaal set 2-pedalen - Vloermontage


Montage Plaats: Vloer   Afmetingen
Ratios: 5.29:1  5.44:1  5.61:1  5.75:1
Aantal Pedalen: 2
Aantal cilinders: 3 (not included)
Pedaal Materiaal: Aluminium
Gewicht: 2,1 kg
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-604


    Toebehoren

74 Serie Cilinders 75 Serie Cilinders 76 Serie Cilinders Remote Adjuster 90 koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende

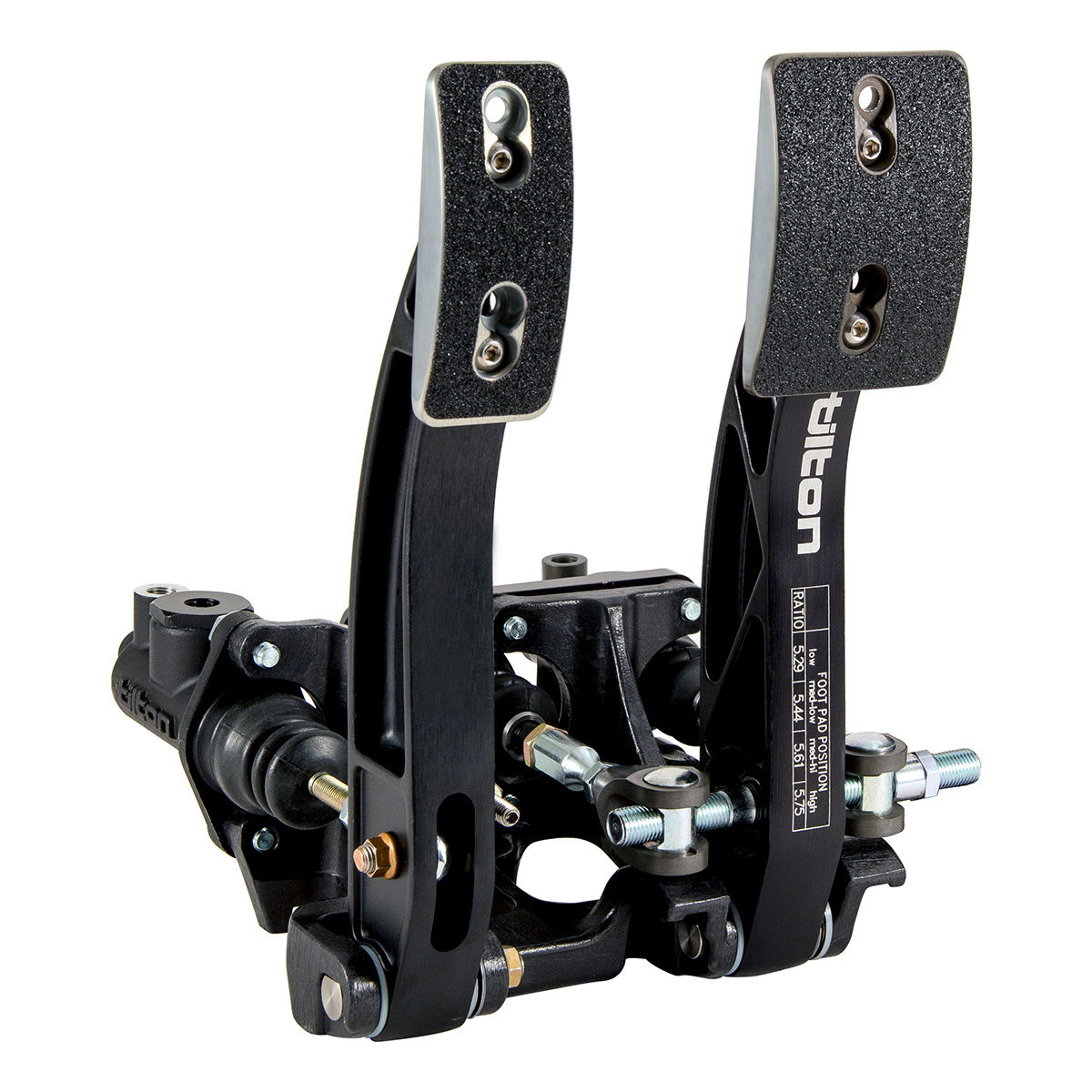

72-804 Pedaal set 2-pedalen - Vloermontage


Montage Plaats: Vloer   Afmetingen
Ratios:
Aantal Pedalen: 2 Uses
Aantal cilinders: 2 (not included) 78  serie cilinders for brakes
Pedaal Materiaal: Aluminium &
Gewicht: 2,1 kg 76 series cilinders for the clutch
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-804


    Toebehoren


78 Serie Cilinders 76 Serie Cilinders


Hoofd menu Tilton Type menu Top van de pagina   Volgende


















72-616/618 Pedaal set  - Vloermontage  / Underfoot


Montage Plaats: Vloer
Ratios: 5.4:1  6.9:1
Aantal Pedalen: 3
Aantal cilinders: 3 (not included)
Pedaal Materiaal: Aluminium
Gewicht:
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-616

  72-260 Balance bar included
    Toebehoren

76 Serie Cilinders Mechnical Drive by wire Remote Adjuster 90 koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende

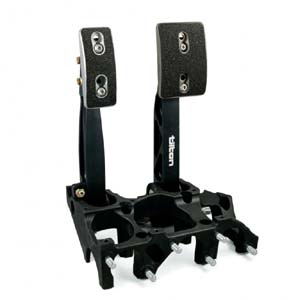

72-617618 Pedaal set  - Vloermontage  / Underfoot


Montage Plaats: Vloer Vloer
Ratios: 5.4:1  6.9:1 5.4:1  6.9:1
Aantal Pedalen: 2 (Brake/Clutch) 2 (Brake/throttle)
Aantal cilinders: 3 (not included) 2
Pedaal Materiaal: Aluminium Aluminium
Gewicht:
Inclusief: Balance bar 7/16x20 Balance bar 7/16x20
Exclusief: Cilinders Cilinders
Artikel nummer 72-617 72-618

  72-260 Balance bar included 72-260 Balance bar included
    Toebehoren

76 Serie Cilinders Mechnical 72-793 Drive by wire 72-974 Remote Adjuster 90 koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende

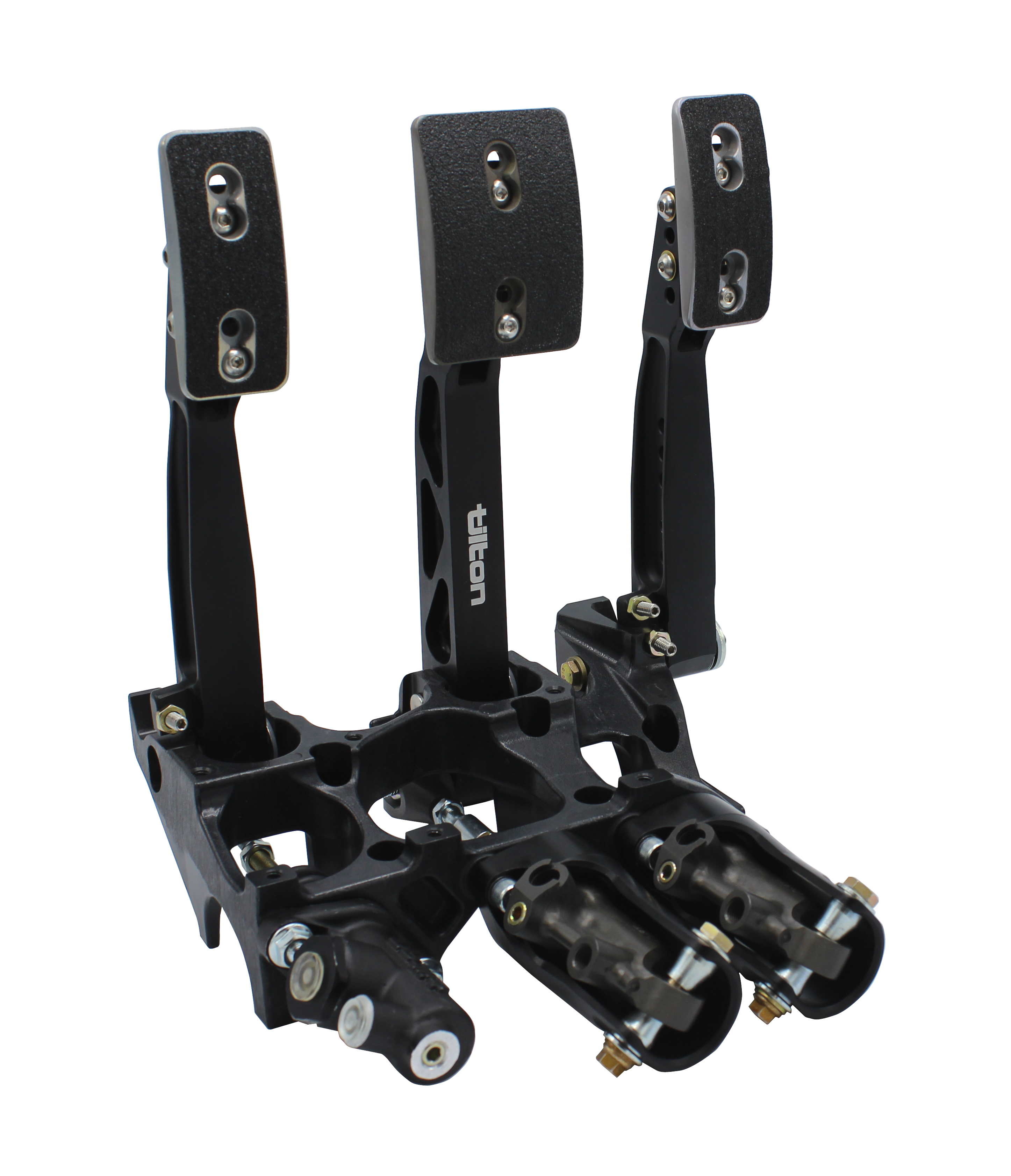

72-816

Pedaal set  - Vloermontage  / Underfoot



Montage Plaats: "Underfoot"
Ratios: 4.,8:1   6,1:1
Aantal Pedalen: 3
Aantal cilinders: 3 (not included)
Pedaal Materiaal: Aluminium
Gewicht:
Inclusief: Balance bar 7/16x20
Exclusief:
Artikel nummer 72-816


76 Series Cilinder for Clutch
  78/79 Series Cilinder for Brakes

(Click to enlarge)

  Toebehoren (not included)

78-3400 76- Series cilinders 78- Series cilinders 79- Series cilinders Extension bolt

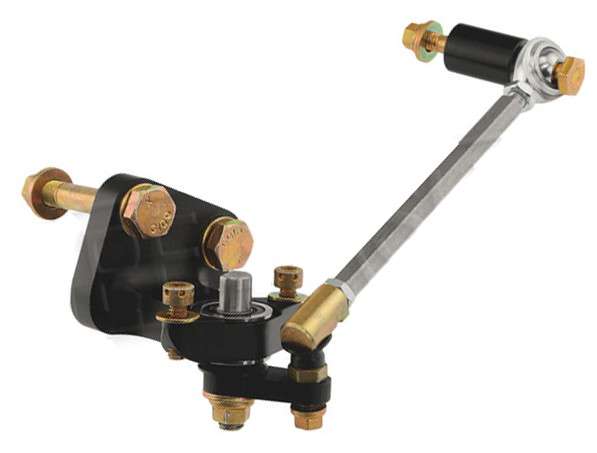

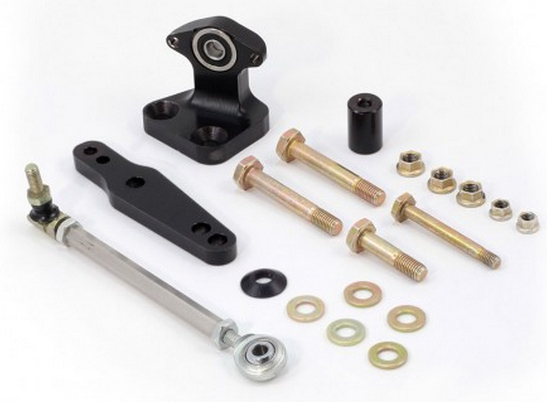

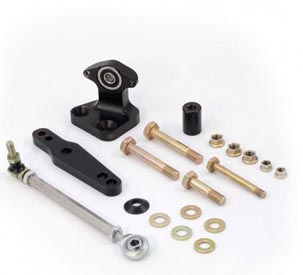

72-793 (throttle linkage) 72-794 (drive by wire)


Hoofd menu Tilton Type menu Top van de pagina   Volgende
















72-817

Pedaal set  - Vloermontage  / Underfoot



Montage Plaats: "Underfoot"
Ratios: 4.,8:1   6,1:1
Aantal Pedalen: 2 (Brake & Clutch)
Aantal cilinders: 3 (not included)
Pedaal Materiaal: Aluminium
Gewicht:
Inclusief: Balance bar
Exclusief:
Artikel nummer 72-817


76 Series Cilinder for Clutch
  78/79 Series Cilinder for Brakes
    Toebehoren (not included)


78-3400 76- Series cilinders 78- Series cilinders 79- Series cilinders


Hoofd menu Tilton Type menu Top van de pagina   Volgende
















72-818

Pedaal set  - Vloermontage  / Underfoot



Montage Plaats: "Underfoot"
Ratios: 4.,8:1   6,1:1
Aantal Pedalen: 2 (Throttle & Brake)
Aantal cilinders: 2 (not included)
Pedaal Materiaal: Aluminium
Gewicht:
Inclusief: Balance bar
Exclusief:
Artikel nummer 72-818






78-3400 78- Series cilinders 79- Series cilinders   Extension bolt

72-793 (throttle linkage) 72-794 (drive by wire)


Hoofd menu Tilton Type menu Top van de pagina   Volgende
















72-615 Gas Pedaal  - Hangend of Firewall montage



Compatibel met mechanische of drive by wire overbrenging

Pedaal vlakken kunnen horizontaal en verticaal aangepast worden naar wens.

Pedaal stop instelbaar

Afmetingen
Montage Plaats: Hangend
Ratios: Zie artikel nummer
Aantal Pedalen: 1
Aantal cilinders:
Pedaal Materiaal: Aluminium
Gewicht:
Inclusief:
Exclusief:
Artikel nummer 72-615
    Toebehoren


Mechanische Koppeling Drive by wire koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende

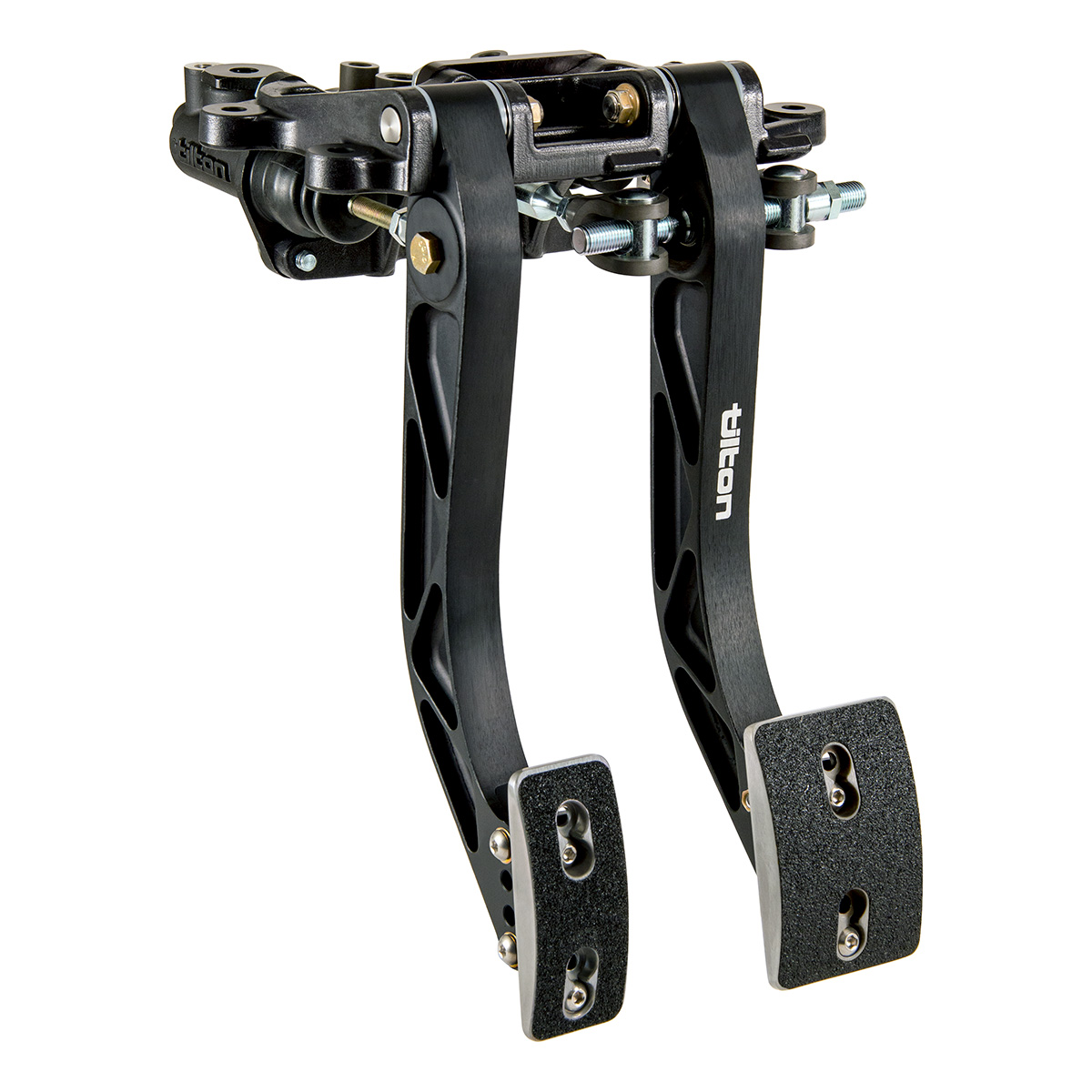

72-807 Pedaal set 2-pedalen - Firewall montage


Montage Plaats: /Firewall   Afmetingen
Ratios: 5.0:1 6.2:1
Aantal Pedalen: 2 Uses
Aantal cilinders: 2 (not included) 78  serie cilinders for brakes
Pedaal Materiaal: Aluminium &
Gewicht:   76 series cilinders for the clutch
Inclusief:
Exclusief: Cilinders
Artikel nummer 72-807
Pivot mount Balance bar (7/16), Footpads can be adjusted horizontal and in angle
Pivot-mount master cylinder design.
    Toebehoren


78 Serie Cilinders 76 Serie Cilinders


Hoofd menu Tilton Type menu Top van de pagina   Volgende



 pivot-mount master cylinder design.

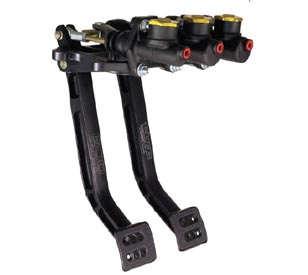

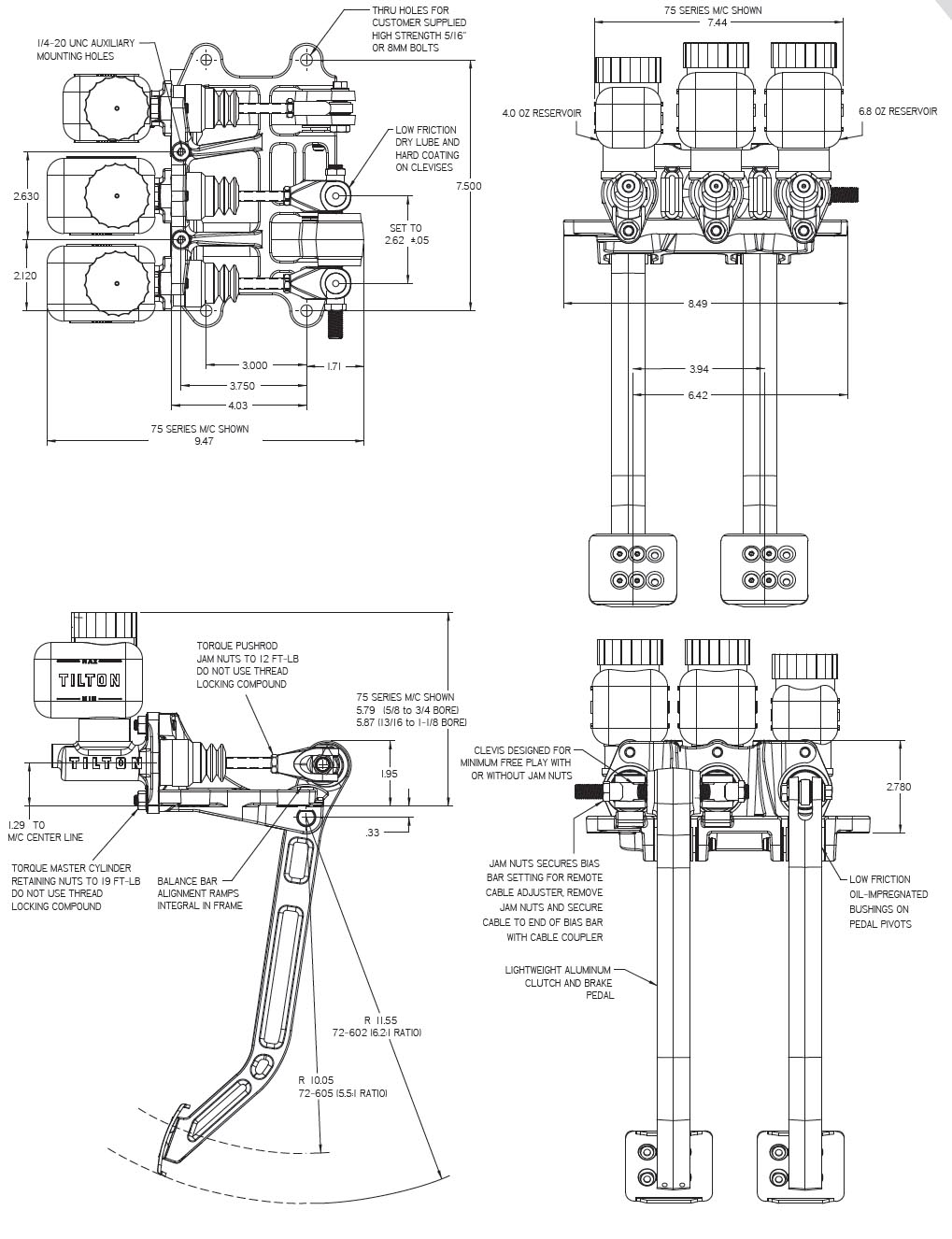

72-60256 Pedaal set 2-pedalen - Hangende montage




Montage Plaats: Vloer Afmetingen
Ratios: Zie artikel nummer
Aantal Pedalen: 2
Aantal cilinders: 3 (not included)
Pedaal Materiaal: 72-602 & 72-608 Aluminium
Gewicht: Zie artikel nummer
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-602 * replaced by 72-608
Artikel nummer 72-608  ratio:varies  2.3kg
Artikel nummer
72-606   Toebehoren 72-608

74 Serie Cilinders 75 Serie Cilinders 76 Serie Cilinders Remote Adjuster 90 koppeling

* discontinued
Hoofd menu Tilton Type menu Top van de pagina   Volgende
















72-808 Pedaal set 2-pedalen - Hangende montage






Montage Plaats: Vloer Afmetingen
Ratios: 5.0:1 6.2:1
Aantal Pedalen: 2 Uses

78  serie cilinders for brakes


Aantal cilinders: 3 (not included)
Pedaal Materiaal:  Aluminium
Gewicht:
Inclusief:
Exclusief: Cilinders 76 series cilinders for the clutch
Artikel nummer 72-808

  Pivot mount Balance bar (7/16), Footpads can be adjusted horizontal and in angle
  Pivot-mount master cylinder design.

    Toebehoren


78 Serie Cilinders 76 Serie Cilinders


Hoofd menu Tilton Type menu Top van de pagina   Volgende

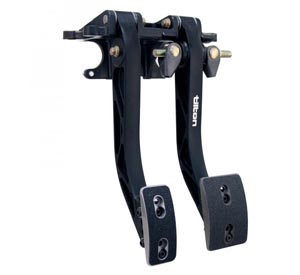

72-601 Pedaal set 2-pedalen - Firewall montage


Montage Plaats: Firewall
Ratios: 6.2:1
Aantal Pedalen: 2
Aantal cilinders: 3 (not included)
Locatie cilnders: Motor ruimte
Pedaal Materiaal: Aluminium
Gewicht: 2,2 kg
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-607

  Afmetingen Toebehoren

74 Serie Cilinders 75 Serie Cilinders 76 Serie Cilinders Remote Adjuster 90 koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende

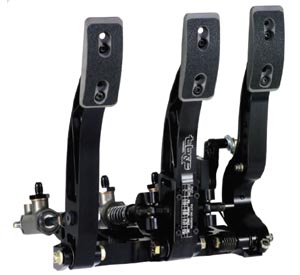

72-903 Pedaal set 3-pedalen - Vloer montage


Montage Plaats: Vloer   Afmetingen
Ratios: 4.24:1  4.65:1  4.78:1 4.91:1 5.32:1 5.48:1 5.63:1 5.80:1
Aantal Pedalen: 3
Aantal cilinders: 3 (not included)
Locatie cilinders: Cockpit
Pedaal Materiaal: Billit aluminium
Gewicht: 2,3 kg
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-903

    Toebehoren

78 Serie Cilinders Balance bar Throttle linkage Remote Adjuster 90 koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende

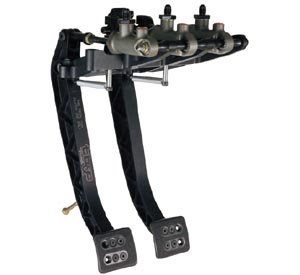

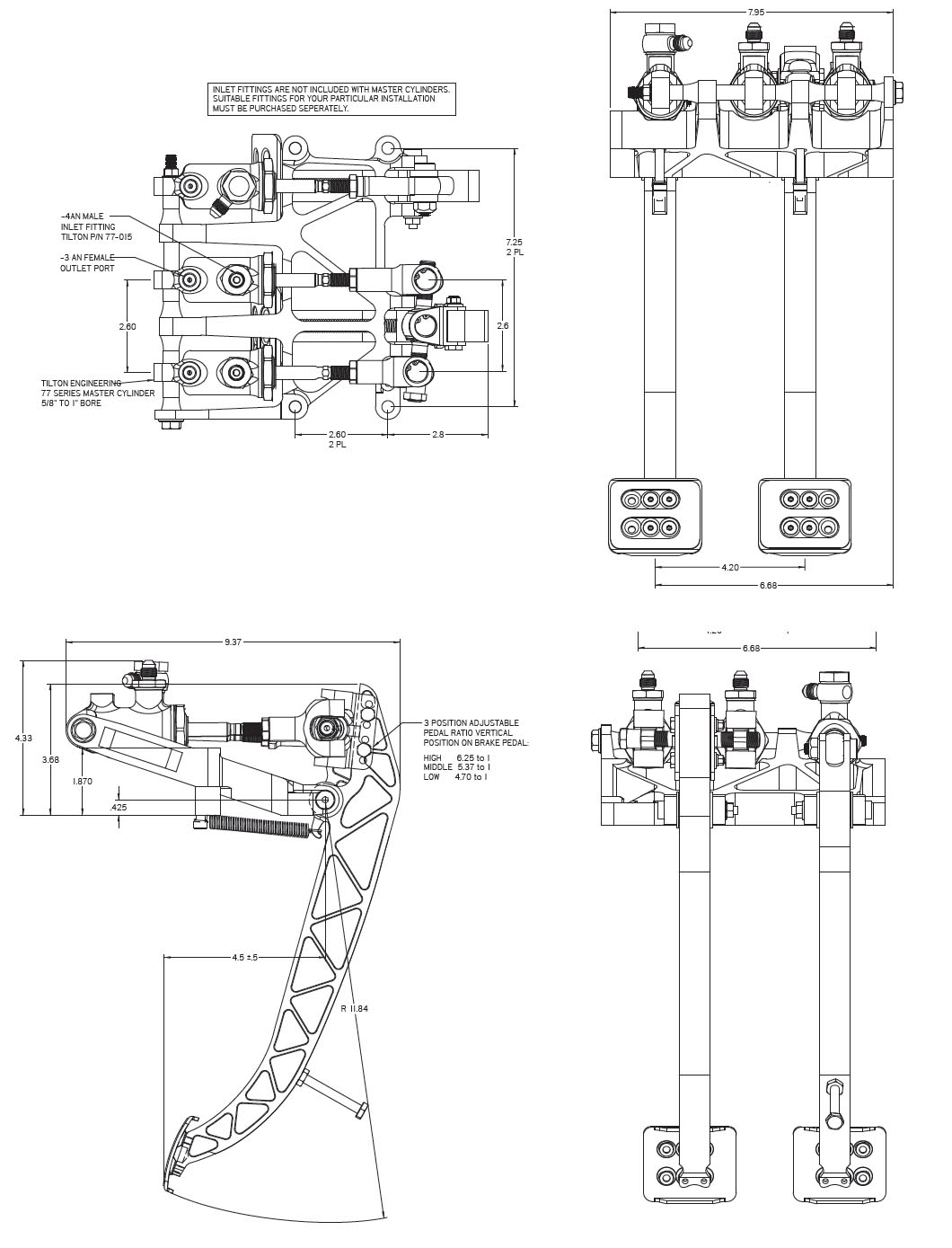

72-902 Pedaal set 2-pedalen - Hangende montage


Montage Plaats: Vloer   Afmetingen
Ratios: 6.2:1  5.3:1 4.7:1
Aantal Pedalen: 2
Aantal cilinders: 3 (not included)
Locatie cilnders: Cockpit
Pedaal Materiaal: Billit aluminium
Gewicht: 2,0 kg
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-902

    Toebehoren


78 Serie Cilinders Balance bar   Remote Adjuster 90 koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende

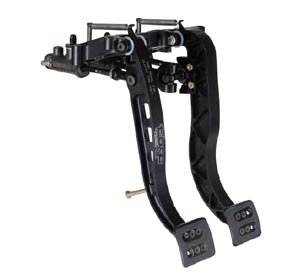

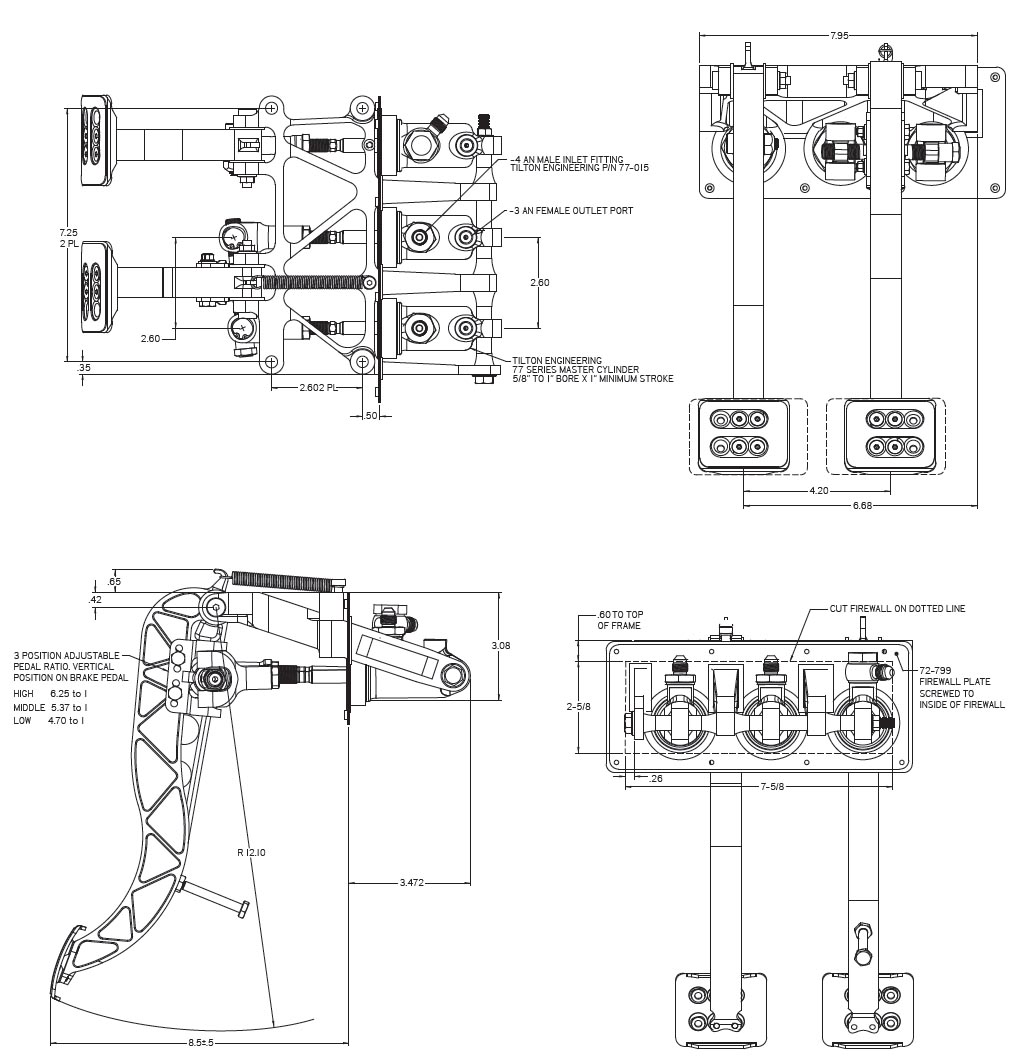

72-901 Pedaal set 2-pedalen - Firewall montage


Montage Plaats: Vloer   Afmetingen
Ratios: 6.2:1  5.3:1 4.7:1
Aantal Pedalen: 2
Aantal cilinders: 3 (not included)
Locatie cilinders: Motorruimte
Pedaal Materiaal: Billit Steel
Gewicht: 2,0 kg
Inclusief: Balance bar 7/16x20
Exclusief: Cilinders
Artikel nummer 72-901

    Toebehoren


78 Serie Cilinders Balance bar   Remote Adjuster 90 koppeling


Hoofd menu Tilton Type menu Top van de pagina   Volgende


















72-850 Pedaal set 3-pedalen - Underfoot montage


Montage Plaats: Underfoot with slider system   Afmetingen
Ratios:
Aantal Pedalen: 3 FIA Approved pedalbox
Aantal cilinders: 3
Locatie cilinders: Underfoot Slider system, entire box can be
Pedaal Materiaal: adjusted for driver changes
Gewicht:
Inclusief: balance bar 7/16
Exclusief: Cilinders
Artikel nummer 72-850 Including false floor kit 72-853
78 Series Cilinder for Clutch
(Click image) 78/79 Series Cilinder for Brakes Toebehoren

78 Serie Cilinders 79 Serie Cilinders Remote Adjuster Drive by wire throttle linkage Mechanical throttle linkage


Hoofd menu Tilton Type menu Top van de pagina   Volgende


















72-856 Pedaal set 3-pedalen - Underfoot montage


Montage Plaats:     Afmetingen
Ratios: 5.4:1 to 6.9:1
Aantal Pedalen: 3
Aantal cilinders: 3
Locatie cilinders: Underfoot
Pedaal Materiaal: Aluminium
Gewicht:
Inclusief: balance bar 7/16
Exclusief: Cilinders
Artikel nummer 72-856 Excluding false floor kit 72-853
78 Series Cilinder for Clutch
(Click image) 78/79 Series Cilinder for Brakes Toebehoren   793

78 Serie Cilinders 79 Serie Cilinders Remote Adjuster Drive by wire throttle linkage Mechanical throttle linkage


Hoofd menu Tilton Type menu Top van de pagina   Volgende

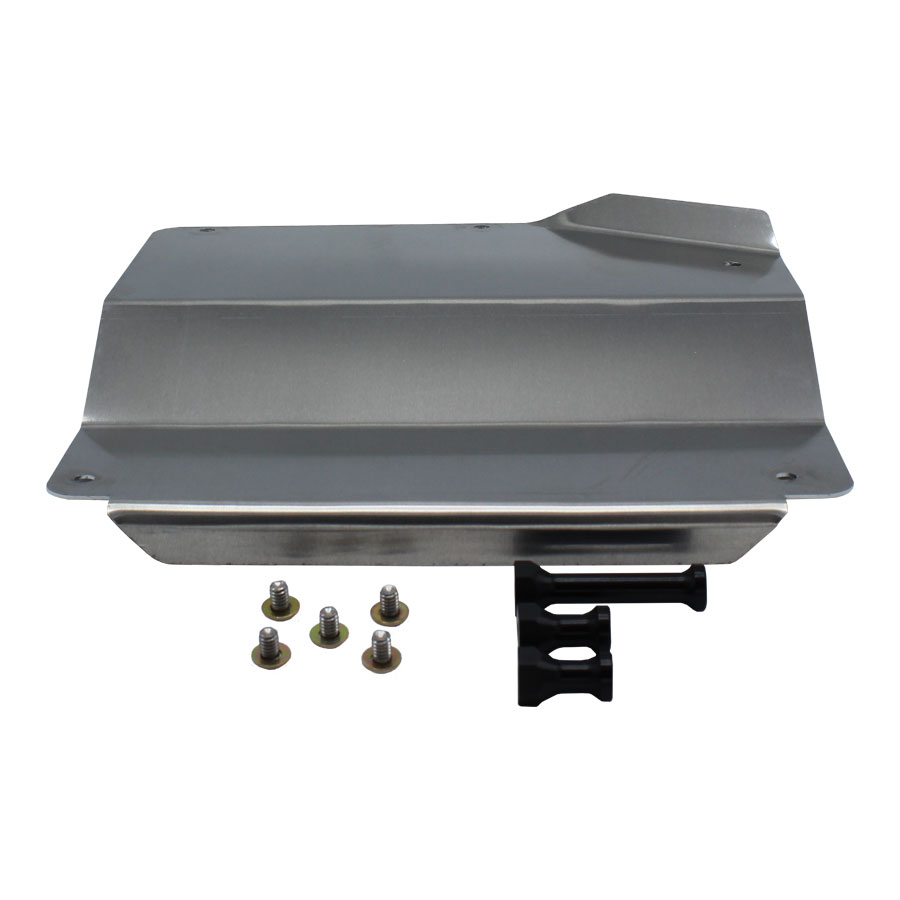

72-853 False Floor kit

72-853
False Floot kit
For 72-850/72-856




Hoofd menu Tilton Type menu   Top van de pagina Volgende















72-250 BALANCE BAR

Balance bar
3/8x24
72-250
Balance bar
7/16x20
72-260
Balance bar
7/16x20
72-280
Alle op deze pagina afgebeelde pedaal sets hebben een 7/16x20 aansluiting en zijn inclusief Balance Bar.
    Voor alle 900 Serie pedaal sets
    en 77 Serie cilinders


Hoofd menu Tilton Type menu Top van de pagina   Volgende


















72-560 90 KOPPELING

90 koppeling
3/8x24
72-560
90 koppeling
7/16x20
72-561
90 koppeling
1/2x20
72-562
Alle op deze pagina afgebeelde pedaal sets hebben een 7/16x20 aansluiting. NIET GESCHIKT VOOR 72-603

(Design wordt aangpast tbv +- 2014)

Ontworpen voor de Rembalance instellers (hieronder) om deze 90 weg te geleiden langs koppeling pedaal of gas pedaal


Hoofd menu Tilton Type menu Top van de pagina   Volgende


















72-508 REMBALANS INSTELLER

Rem balans insteller
3/8x24     7/16x20
72-508
Rem balans insteller
1/2x20
72-504
Rem balans insteller
3/8x24-7/16x20-1/2x20
72-408
Alle op deze pagina afgebeelde pedaal sets hebben een 7/16x20 aansluiting.

Kabel lengte+-185cm

Kabel koppeling
3/8x24-7/16x20-1/2x20

    Licht gewicht aluminium en   72-831 (3/8x24)
    een rubber "grip" knop.   72-878 (7/16x20)
Rem balans insteller
Losse knop tbv 72-508
72-846
Rem balans insteller
Inbus voor 72-846
10-24 X 1/2 SS
Banjo bolt
Low Profile
78-3400

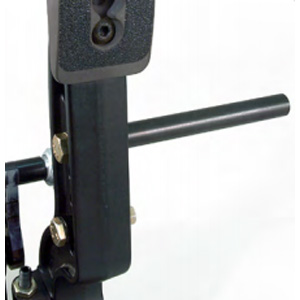

Extension bolt
for throttle cable
72-183

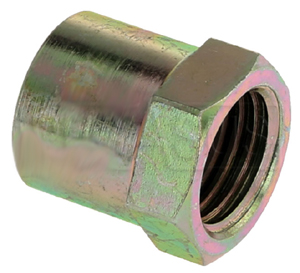

Moer Balancebar
3/8x24-7/16x20

        72-812 Jam nut 3/8x24
        72-876 Jam nut 7/16x20


Hoofd menu Tilton Type menu Top van de pagina   Volgende



An extension for attaching a throttle cable to the pedal is available (72-183)














72-791 GAS PEDAAL KOPPELING

Gas pedaal kopp.
Mechanical
72-791
Gas pedaal kopp.
Mechanical
72-793
Gas pedaal kopp.
Drive by Wire
72-792 (excl. sensor)
Gas pedaal kopp.
Drive by Wire
72-794
Drive by wire systemen worden geleverd excl, de sensor, gebruik daar voor of Penny & Giles TPS280DP , of Variohm Euro XD rotary



Voor 72-603/615/680/903 Voor 72-616/72-617 / 72-618 Voor 72-615 Voor 72-616/72-617/72-618



Hoofd menu Tilton Type menu Top van de pagina
