74serie 74 SERIE CILINDERS

Cilinder set
5/8" 16mm
74-625U
Cilinder set
7/10" 18mm
74-700U
Cilinder set
3/4" 19mm
74-750U
Cilinder set
13//16" 21mm
74-812U
Cilinder set
7/8" 22mm
74-875U

Cilinder set
1" 25mm
74-1000U
Cilinder set
1 1/8" 29mm
74-1125U

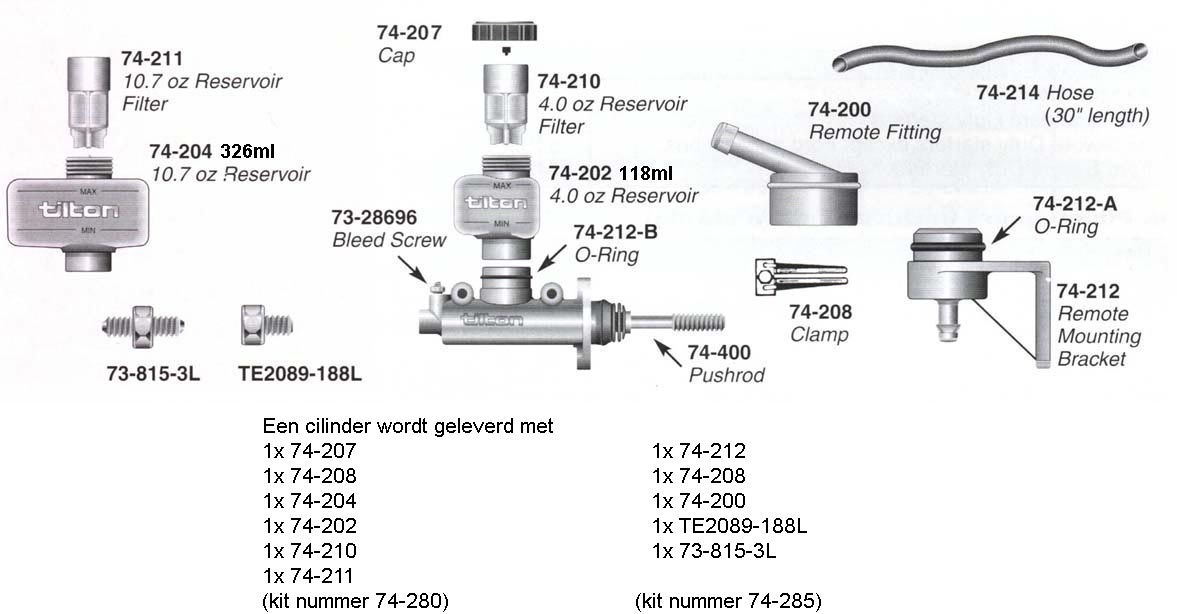

  Revisiekits Kit Inhoud

(74-280 & 74-285)


74-625RK
74-700RK
74-750RK
74-812RK
74-875RK
74-1000RK
74-1125RK


Gewicht: 420 gram 2.25" flens aansluiting 3/8x24 Schroefdraad         Lengte 14,25cm  (einde flens tot einde cilinder)







Hoofd menu Tilton Type menu Top van de pagina


















75serie 75 SERIE CILINDERS

Cilinder set
5/8" 16mm
75-625U
Cilinder set
7/10" 18mm
75-700U
Cilinder set
3/4" 19mm
75-750U
Cilinder set
13//16" 21mm
75-812U
Cilinder set
7/8" 22mm
75-875U

Cilinder set
1" 25mm
75-1000U
Cilinder set
1 1/8" 29mm
75-1125U
  Revisiekits Kit Inhoud

75-625RK
75-700RK
75-750RK
74-812RK
75-875RK
75-1000RK
75-1125RK


Gewicht: 420 gram 2.25" flens aansluiting 3/8x24 Schroefdraad Lengte 8,15cm (einde flens tot einde cilinder)







Hoofd menu Tilton Type menu Top van de pagina


















76serie 76 SERIE CILINDERS

Cilinder set
5/8" 16mm
76-625
Cilinder set
7/10" 18mm
76-700
Cilinder set
3/4" 19mm
76-750
Cilinder set
13//16" 21mm
76-812
Cilinder set
7/8" 22mm
76-875

Cilinder set
15/16" 24mm
76-937 (nla)
Cilinder set
1" 25mm
76-1000

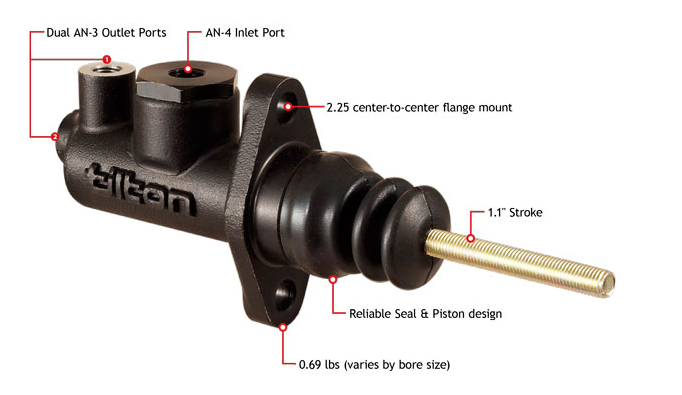

(klik op het plaatje voor een grotere afbeelding)

Revisiekits

76-625RK
76-700RK
76-750RK
76-812RK
76-875RK
76-937RK
76-1000RK


Gewicht: 312 gram 2.25" flens aansluiting   Lengte 8,15cm (einde flens tot einde cilinder)
Ingang D04 (7/16x20)  2x (naar keuze te gebruiken) D03 (3/8x24) uitgang


Hoofd menu Tilton Type menu Top van de pagina   Volgende


















77serie2 77 SERIE CILINDERS

Cilinder set
5/8" 16mm
77-625*
Cilinder set
7/10" 18mm
77-700*
Cilinder set
3/4" 19mm
77-750*
Cilinder set
13//16" 21mm
77-812*
Cilinder set
7/8" 22mm
77-875*

Cilinder set
15/16" 24mm
77-937*
Cilinder set
1" 25mm
77-1000*

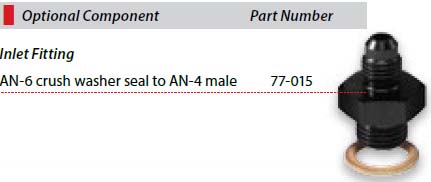

Ingang D06 (9/16x18) Uitgang -03 (3/8x24)
  * replaced by 78 series



Hoofd menu Tilton Type menu Top van de pagina   Volgende


















77serie 78 SERIE CILINDERS

Cilinder
5/8" 16mm
78-625
Cilinder
7/10" 18mm
78-700
Cilinder
3/4" 19mm
78-750
Cilinder
13//16" 21mm
78-812
Cilinder
7/8" 22mm
78-875

Cilinder
15/16" 24mm
78-937
Cilinder
1" 25mm
78-1000
Banjo Fitting
9/16x18 7/16x20
78-3400
Revisiekits For ABS brake systems

see 79 series


78-625RK
78-700RK
78-750RK
78-812RK
78-875RK
78-937RK
78-1000RK



    Aansluitingen:
1.1"" stroke (Replaces 77 series) 3/8x24 Female




9/16x 18 Female


Hoofd menu Tilton Type menu Top van de pagina   Volgende

















79series 79 SERIE CILINDERS

Cilinder
5/8" 16mm
79-625
Cilinder
7/10" 18mm
79-700
Cilinder
3/4" 19mm
79-750
Cilinder
13//16" 21mm
79-812
Cilinder
7/8" 22mm
79-875

Cilinder
15/16" 24mm
79-937
Cilinder
1" 25mm
79-1000
  Revisiekits Feature a mechanically opened cut-off/compensation path. Elimination of the cutoff port greatly reduces the chance of seal damage caused by high pressure pulsations from the ABS system

79-625RK
79-700RK
79-750RK
79-812RK
79-875RK
79-937RK
79-1000RK


Swivel inline fitting
7/16x20 90
79-523 *
      Directly interchangeable with Tilton 77 Series and 78
Series master cylinders
    Aansluitingen:
* Sold seperately   Outlet: 3/8x24 Female




Inlet:79-523 (sold seperately)


Hoofd menu Tilton Type menu Top van de pagina   Volgende

















90-1000 REMDRUK REGELAARS

Remdruk regelaar
D03 3/8x24
90-1000
Remdruk regelaar
D03 3/8x24
90-2000
Remdruk regelaar
M31 M10x1,00
90-1003
Remdruk regelaar
M31 M10x1,00
90-2003

Rebuild kitje
90-1100
(voor allen)





7-standen Traploos 7-standen Traploos


De tilton regelaars regelen de druk bij intrappen, bij remmen loslaten werken ze weer 100%


  (niet geadviseerd voor auto's met ABS ivm hoge drukpulsaties, dit kan de cup onderin beschadigen)


Hoofd menu Tilton Type menu Top van de pagina   Volgende

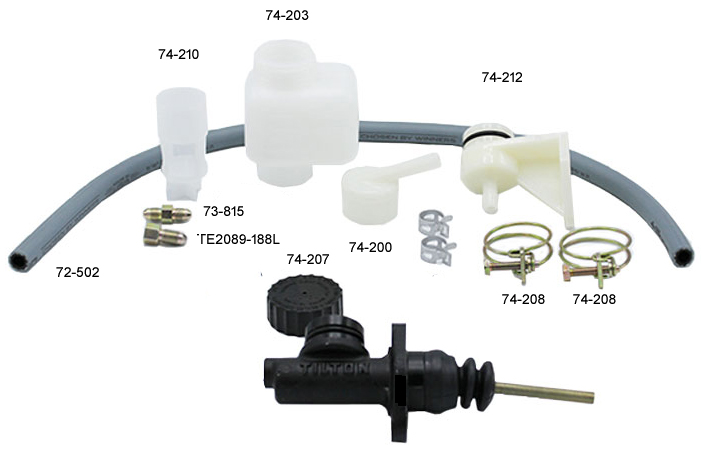

74reservoir PLASTIC RESERVOIRS EN TOEBEHOREN

Reservoir
4oz 118ml
46,6x6,5x4,9 (hxdxb)
74-202
Reservoir
6.8oz 201ml
6,1x7,8x5,7 (hxbxd)
74-203
Reservoir
10,7oz 316ml
12x6x6 (hxbxd)
74-204
Zeef
tbv 74-202 tbv 74-203

74-210
Zeef
tbv 74-204

74-211

DOP

74-207
Reservoir Houder
8mm tail 1
74-212
Cilinder adaptor
8mm tail
74-200
Klem
  1
74-208
Adaptor
D03 3/16"
TE2089-188L

Adaptor
D03 3/8x24
73-815-3L
Reservoir
ID: 6mm OD: 10mm
72-502e* 6x2
Slang
ID: 8mm OD: 14mm
72-502
Reservoir
ID: 10mm OD: 14mm
72-502e* 10x2
O-Ring
tbv 74-212
74-2120-A

Clevis
D02 5/16x24
72-608


    * Uitlopend


Hoofd menu Tilton Type menu Top van de pagina   Volgende

















72-2 DIRECT / REMOTE MOUNT RESERVOIRS

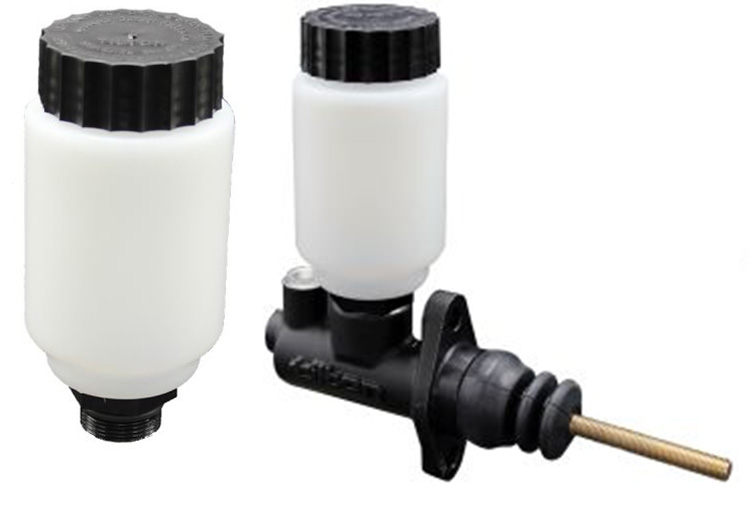

Direct Mount

74-240
Remote mount
D04
74-230

(click to enlarge) 7/16x20 male thread
Direct mount onto Tilton 76-Series
(GEN2 with black inlet adapter only)


Hoofd menu Tilton Type menu Top van de pagina

















72-576 MULTI KAMER RESERVOIRS

3 kamer reservoir
Slangaansluting
72-576
3 kamer reservoir
D04 7/16x20
72-577
3 kamer reservoir
D04 Small
72-575
3 kamer reservoir
D04 Large
72-570


Cap (less baffle) 72-576-6
Baffle ( funnel type) 72-676-4


Hoofd menu Tilton Type menu Top van de pagina







72-576parts MULTI KAMER RESERVOIRS PARTS

3 kamer reservoir

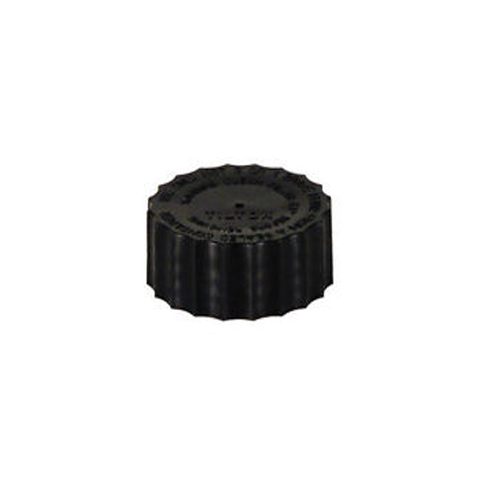

Cap (less baffle)
72-576-6
3 kamer reservoir

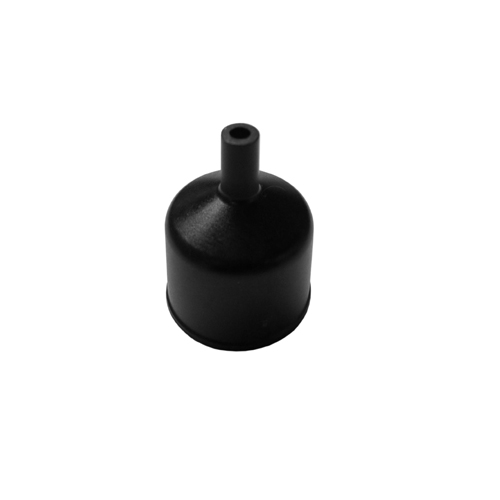

Baffle
72-576-4

Flow Control Valve

90-5000
