G-Line Ultra is the laatste toevoeging aan ons wereldwijde programma. Dit programma heeft alle voordelen van de G-Line XF serie maar  heeft de innovatieve, gepatenteerde, toevoeging van een RVS (316 ) spiraal in de PTFE kern tegen knikken en voor vacuum. De ultra serie heeft, te samen met dit ontwerp, de voordelen van een licht gewicht slang met een groter binnen diameter voor maximale flow

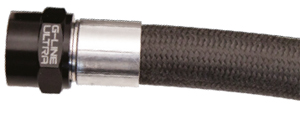

960 Hose
Appicatie: Benzine, Olie, Water, methanol, lucht enz.
Temperatuur bereik:  -40°C - +180°C
Materiaal: Anti statisch PTFE smooth bore met een aramide mantel

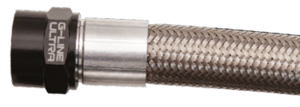

860 Hose
Appicatie: Benzine, Olie, Water, methanol, lucht enz.
Temperatuur bereik:  -73°C - +260°C
Materiaal:  Anti statisch PTFE smooth bore met een RVS (316) mantel



D06 (9/16x18)
INWENDIG 9,93MM
D08 (3/4x16)
INWENDIG 13,50MM
D10 (7/8x14)
INWENDIG 16,50MM
D12 (1 1/16x12)
INWENDIG 19,80MM
D16 (1 5/16x12)
INWENDIG 26,10MM


D20 (1 5/8x12)
INWENDIG 32,70MM





Hoofdmenu

G- Line Hose menu

     Slang gegevens










960-06 Fittingen voor 860-06
  Alle D06 Fittingen hebben een 9/16x18 Schroefdraad met een holle zitting.

FITTING RECHT

960-0106
FITTING 45°
FORGED
960-4506
FITTING 45°
TUBED
960-4606
FITTING  90°
TUBED
960-9106
FITTING  90°
FORGED
960-9006

FITTING 120°
TUBED
960-12006
FITTING 150°
TUBED
960-15006
FITTING 180°
TUBED
960-18006
FERRULE

RCC960-06D
FERRULE

RCC960-06C











960-08 Fittingen voor 960-08 & 860-08
  Alle D08 Fittingen hebben een 3/4x16 Schroefdraad met een holle zitting.

FITTING RECHT

960-0108
FITTING 45°
FORGED
960-4508
FITTING 45°
TUBED
960-4608
FITTING 45°
FORGED / SWIVEL
9945-08
FITTING  90°
FORGED
960-9008

FITTING  90°
TUBED
960-9108
FITTING  90°
TUBED / SWIVEL
9991-08
FITTING  90°
FORGED / SWIVEL
9990-08
FITTING 120°
TUBED
960-12008 *
FITTING 150°
TUBED
960-15008 *

FITTING 180°
TUBED
960-18008 *

FERRULE

RCC960-08D
FERRULE

RCC960-08C

 * not available yet
Hoofdmenu   Top van de pagina Volgende Slang gegevens










960-10 Fittingen voor 960-10 & 860-10
  Alle D10 Fittingen hebben een 7/8x14 Schroefdraad met een holle zitting.

FITTING RECHT

960-0110
FITTING 45°
FORGED
960-4510
FITTING 45°
TUBED
960-4610
FITTING 45°
FORGED / SWIVEL
9945-10
FITTING  90°
FORGED
960-9010

FITTING  90°
TUBED
960-9110
FITTING  90°
TUBED / SWIVEL
9991-10
FITTING  90°
FORGED / SWIVEL
9990-10
FITTING RECHT
WIGGINS - TUBED
960-0110DFL *
FITTING 450°
WIGGINS - TUBED
960-4510DFL *

FITTING 900°
WIGGINS - TUBED
960-9010DFL *

FERRULE

RCC960-10D
WIGGINS
GA NAAR PAGINA
KLIK OP AFBEELDING
FERRULE

RCC960-10C

 * not available yet
Hoofdmenu   Top van de pagina Volgende Slang gegevens












960-12 Fittingen voor 960-12 & 860-12
  Alle D12 Fittingen hebben een 1 1/16x12 Schroefdraad met een holle zitting.

FITTING RECHT

960-0112
FITTING 45°
FORGED
960-4512
FITTING 45°
TUBED
960-4612
FITTING 45°
FORGED / SWIVEL
9945-12
FITTING  90°
FORGED
960-9012

FITTING  90°
TUBED
960-9112
FITTING  90°
TUBED / SWIVEL
9991-12
FITTING  90°
FORGED / SWIVEL
9990-12
FITTING 120°
TUBED
960-12012 *
FITTING 150°
TUBED
960-15012 *

FITTING 180°
TUBED
960-18012 *
FITTING 0°
WIGGINS - TUBED
960-0112DFL *
FITTING 45°
WIGGINS - TUBED
960-4512DFL *
FITTING 900°
WIGGINS - TUBED
960-9012DFL *
FERRULE

RCC960-12D

WIGGINS
GA NAAR PAGINA
KLIK OP AFBEELDING

FERRULE

RCC960-12C

 * not available yet
Hoofdmenu   Top van de pagina Volgende Slang gegevens












960-16 Fittingen voor 960-16 & 860-16
  Alle D16 Fittingen hebben een 1 5/16x12 Schroefdraad met een holle zitting.

FITTING RECHT

960-0116
FITTING 45°
TUBED
960-4616
FITTING  90°
TUBED
960-9116
FITTING  90°
TUBED / SWIVEL
9991-16


FITTING 0°
WIGGINS - TUBED
960-0116DFL *
FITTING 45°
WIGGINS - TUBED
960-4516DFL *
FITTING 90°
WIGGINS - TUBED
960-9016DFL *
WIGGINS
GA NAAR PAGINA
KLIK OP AFBEELDING
FERRULE

RCC960-16D

 * not available yet
Hoofdmenu   Top van de pagina Volgende Slang gegevens












960-20 Fittingen voor 960-20
  Alle D20 Fittingen hebben een 1 5/8x12 Schroefdraad met een holle zitting.

FITTING RECHT

960-0120
FITTING 45°
TUBED
960-4620
FITTING  90°
TUBED
960-9120



FERRULE

RCC960-16D


Hoofdmenu   Top van de pagina Volgende Slang gegevens












hose data
811hose
Gline Ultra
  IN MM IN MM PSI BAR PSI BAR Kg/m lb/ft IN MM
960-06 0,39 9,94 0,52 13,59 2031 140 6092 420 0,10 0,07 0,75 19
960-08 0,52 13,20 0,69 17,60 1769 122 5323 367 0,18 0,12 1,10 28
960-10 0,66 16,70 0,85 21,60 1639 113 4945 341 0,26 0,18 1,26 32
960-12 0,79 20,05 0,99 25,15 1523 105 4568 315 0,31 0,21 1,38 35
960-16 1,03 26,10 1,27 32,35 1262 87 3780 262 0,50 0,34 1,97 50
960-20 1,28 32,60 1,54 39,20 1131 78 3423 236 0,74 0.50 2,76 70

860-06 0,39 9,94 0,52 13,26 2031 140 6092 420 0,14 0,09 0,75 19
860-08 0,52 13,20 0,69 17,60 1769 122 5323 367 0,29 0,19 1,10 28
860-10 0,66 16,70 0,85 21,50 1639 113 4945 341 0,35 0,23 1,26 32
860-12 0,79 20,05 0,98 24,90 1523 105 4568 315 0,40 0,40 1,38 35
860-16 1,03 26,10 1,25 31,80 1262 87 3780 262 0,63 0,63 1,97 50

        Max. slang lengte
