| 200 | ASSEMBLAGE 200 SERIE SLANG EN FITTING | |||
 |
 |
 |
 |
 |
|

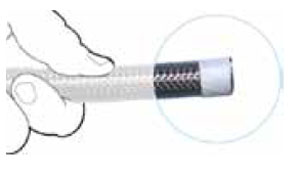

Plaats een stuk plakband (ductape b.v.) op de gewenste plaats en zaag de slang in het midden van de tape door met bv een haaksslijper met een dun zaagblad, houdt het toerental laag. Verwijder eventuele zaag resten. |

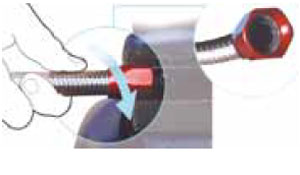

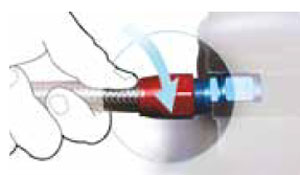

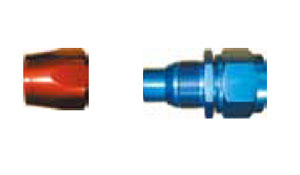

De fitting bestaat uit 2 delen, de body en de moer (rood) | Plaats de moer in een bankschroef (met alu beschermplaatjes), verwijder nu het plakband van de slang en duw en draai de slang (met de klokrichting) in de moer tot deze ongeveer 2mm achter het schroefdraad zit. | Plaats nu de body v/d fitting in de bankschroef, doe een heel klein beetje vet op het schroefdraad en duw de slang met de moer over het fitting einde en draai dan met de hand de moer over het schroefdraad. | Essentiel is dat de slang niet draait t.o.v. de moer. Draai dan de fitting met een aluminium sleutel vast tot het moer einde ongeveer 2 mm van de zeskant is. |
 |
 |
 |
||
| Als gewenst, doe een druktest. | Montage bekken | Alu sleutels | ||
|
|
 |
|
||
| Hoofd menu | Top van de pagina | Volgende | ||
| 536 | ASSEMBLAGE 536 SERIE SLANG EN PUSH FIT FITTING | |||
 |
 |
 |
 |
 |

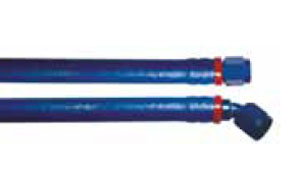

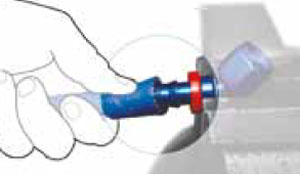

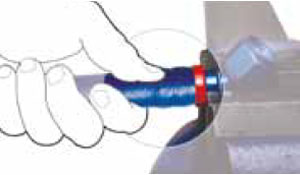

| Zaag de slang af op de gewenste lengte. Verwijder eventuele zaag resten | Plaats de moer in een bankschroef (met alu beschermplaatjes), Eventueel kunt u de slang verwarmen. | Druk de slang over de fitting tot deze strak achter de rode ring zit. | Als u een rechte fitting gebruikt schroef dan even een adaptor in de fitting zodat deze niet meer mee draait | Als gewenst, doe een druktest. |
| Bij applicaties tot 20 bar hoeft u geen slangklem te gebruiken. |
|
|
||
| Montage bekken | Alu sleutels | |||
|
|
|
|
||
| Hoofd menu | Top van de pagina | Volgende | ||

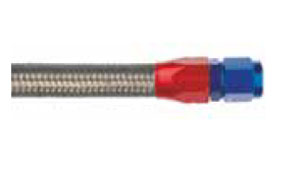

| 600 | ASSEMBLAGE 600 SERIE SLANG EN FITTING | |||
 |
 |
 |
 |
 |

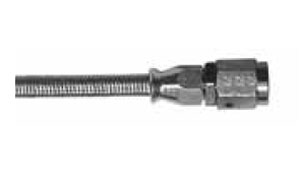

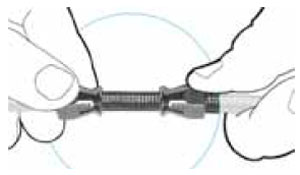

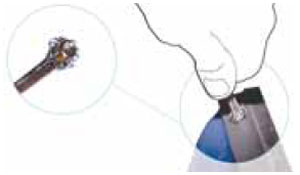

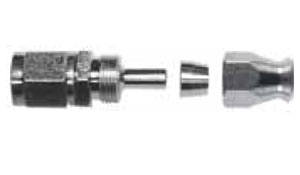

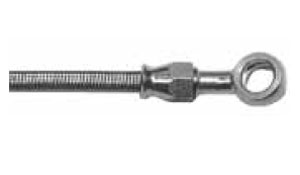

| Plaats een stuk plakband (ductape b.v.) op de gewenste plaats en zaag de slang in het midden van de tape door met bv een haaksslijper met een dun zaagblad, houdt het toerental laag. Verwijder eventuele zaag resten. | De fitting bestaat uit 3 delen, de body, het olijfje en de moer (van links naar rechts) | Plaats beide moertjes op de slang. | Gebruik een mandrell om de rvs mantel wat te spreiden van de ptfe kern. | Plaats met de hand het olijfje over de ptfe kern en onder de rvs mantel, en duw deze tegen een plat vlak tot het de ptfe kern helemaal tegen de borst in het olijfje zit. |
 |
 |
 |
|
|

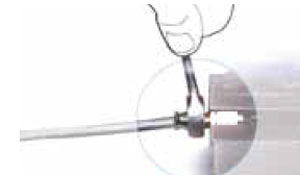

| Plaats de fitting body in een bankschroef (met alu beschermplaatjes), doe een heel klein beetje vet op het schroefdraad, en draai met de hand de moer met slang en olijfje over het schroefdraad. | Gebruik een open remleiding sleutel tot het moertje ongeveer 1 slageinde/ 2 mm van de zeskant is. | Draai nooit de moer los om alsnog even de juiste hoek af te stellen. |
Gereedschappen |
|
|
|
|
|
||
| Hoofd menu | Top van de pagina | Volgende | ||

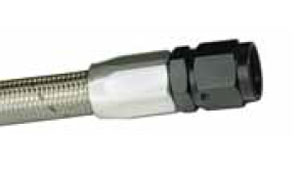

| GLINE | ASSEMBLAGE 811 / 910 SERIE SLANGEN EN FITTING | |||
 |
 |
 |
 |
 |

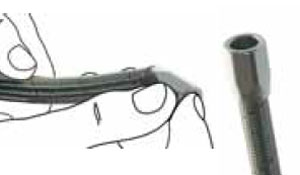

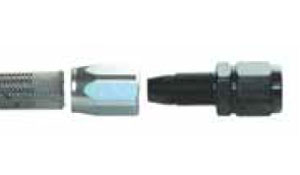

| De fitting bestaat uit 2 delen, de body en de moer. | Plaats de moer met een draaiende beweging over de leiding. | Zet de zitting in de bankschroef (met alu beschermplaatjes), doe een heel klein beetje vet op het schroefdraad. | Draai de moer met de slang over het schroefdraad, doe dit tot u 3 tot 4 gangen heeft gedaan | Draai de moer nu (bij voorkeur weer met een aluminium sleutel) vast tot het einde v/h schroefdraad |
 |
|
|
||
| Draai de moer dan nog twee gehele slagen aan. | Montage bekken | Alu sleutels | ||
|
|
|
|
||
| Hoofd menu | Top van de pagina | Volgende | ||
| HL836 | ASSEMBLAGE HL836 SERIE EN FITTING | |||
 |
 |
 |
 |
 |

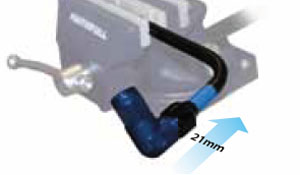

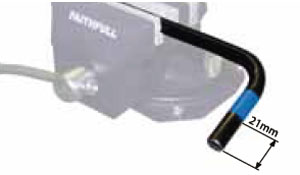

| Buig de leiding naar wens (met een pijpbuiger) buigradius max. 15mmvoor de naadloze leiding | Verwijder zaagresten en scherpe randen van de Hycot mantel. Markeer 21 mm van het einde van de tube. | Doe een klein beetje olie ( bij voorkeur Razoil) op het schroefdraad van de fitting en het schroefdraad in de moer | En ook een klein beetje olie (bij voorkeur Razoil) op het olijfje | Plaats de moer en het olijfje tot ze de 21mm markering hebben bereikt. |
 |
Razoil is een gemodificeerde polymeer welke niets aan minerale olie bevat en is biologisch afbreekbaar |
|
||
| Gebruik nu (bij voorkeur weer een aluminium sleutel) vast tot de moer het gehele zichtbare schroefdraad gebruikt (2mm-2.5mm tussen de moer en de zeskant v/d fitting.) | Alu sleutels | |||
|
|
|
|
||
| Hoofd menu | Top van de pagina | Volgende | ||
| assembly | |||||||
| BEPAAL DE HOEK EN/OF LENGTES | |||||||
|
Klikken op het plaatje opent een nieuw venster |
Voor een slang assemblage is het nodig de hoek en de lengte correct aan te geven. | |||||
|
|
|
|
|||||
| Hoofd menu | Top van de pagina | Volgende | |||||
| mtb | ASSEMBLAGE MOUNTAINBIKE REMLEIDING | |||
 |
 |
 |
||
| Verwijder de oude leiding en bepaal de lengte voor de nieuwe leiding naar wens of naar lengte van det oude voorbeeld. De leiding kunt u gewoon knippen met een scherpe kniptang. Verwijder dan ongeveer 11mm van de plastic coating en plaats de ferrule over de rvs mantel. | Plaats de fitting in de PTFE kern en plaats deze met een draaiende beweging en draai deze nu met de hand vast (eventuel gebruikt u een 8mm sleutel) tot het vlak van de fitting tegen de ferrule zit. |
Met twee o-ringen aan ieder kant v/d banjo en met
gebruik v/d banjo bout kunt u de leiding nu monteren. Ontlucht het systeem als gewoonlijk. |
||
|
|
|
|
||
| Hoofd menu | Top van de pagina | |||
| sniper | ASSEMBLAGE SNIPER REMLEIDING | |||
 |
 |
 |
 |
 |

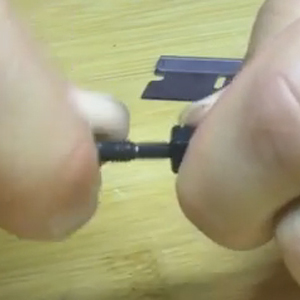

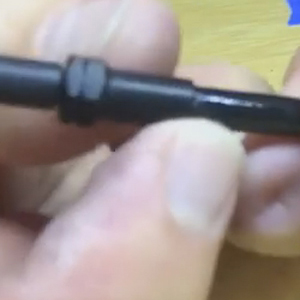

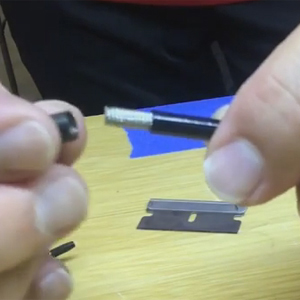

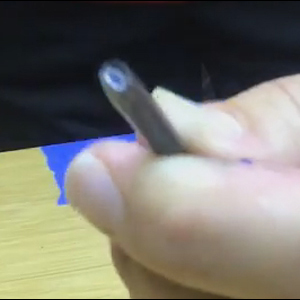

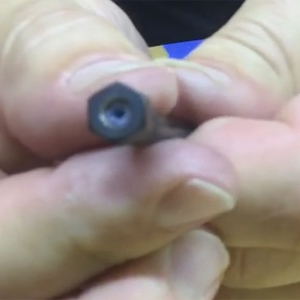

| Verwijder de oude leiding en bepaal de lengte voor de nieuwe leiding naar wens of naar lengte van det oude voorbeeld. De leiding kunt u gewoon knippen met een scherpe kniptang. | Het nadeel van afknippen is dat je ook de leiding daarmee 'plat' maakt, neem een tangetje en maak die voorzichtig weer rond. | Verwijder dan ongeveer 11mm van de plastic coating en plaats de ferrule over de rvs mantel. | Essentiel is dat het er als bovenstaan uit ziet, dwz dat de PTFE kern duidelijk zijn opening laat zien, eventueel rond maken met bv een ballpoint punt (absoluut niets scherps) | Plaats de fitting in de leiding en draai al duwend de fitting in de PTFE kern tot het schroefdraad van de fitting in de ferrule (die mag dus niet mee draaien) komt en draai de fitting dan aan |
|
|
Montage is eenvoudig, meest gemaakte fout is proberen de punt v/d fitting in een plat geknepen leiding te krijgen, zorg er dus voor dat die rond is en dat de opening in de leiding ook mooi rond is. |
|||
| De leiding na assemblage en klaar voor gebruik | ||||
|
|
|
|
||
| Hoofd menu | Top van de pagina | |||
| mbr |

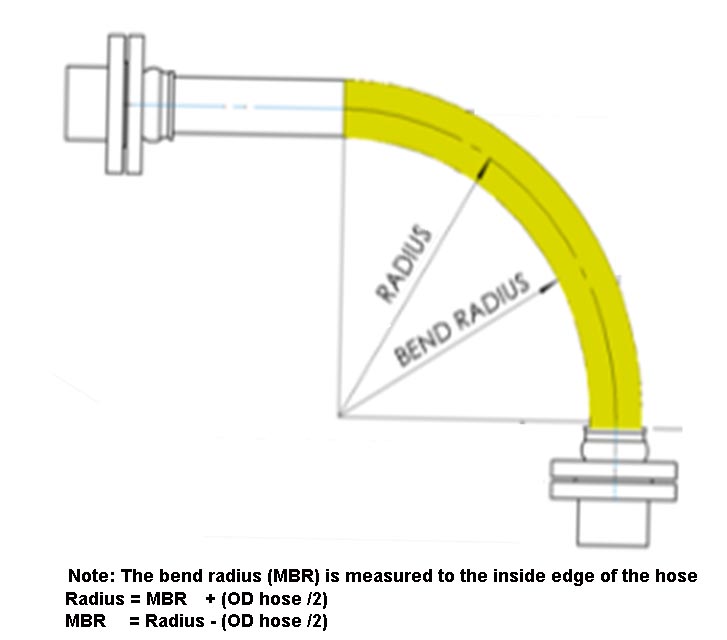

BEND RADIUS |
|||
 |
||||
|
|
|
|
||
