200 HOSE


Constructie: Onze slang bestaat uit een naadloze syntetische CPE rubberen kern met een in het rubber gevulcaniseerde rvs laag en een geweven RVS mantel. De 200 serie slang heeft de hoogste corrosie en vuur bestendige kwaliteit van iedere beschikbare RVS ommantelde slang . het kan gebruikt worden voor alle synthetische branstoffen, benzine, olie. alcohol inclusief methanol en nitromethaan. Goodridge 200 Serie slang vertegenwoordigd de beste kwaliteit in RVS  omvlochten slangen, geproduceerd naar onze specificaties en exclusief voor Goodridge. Het lage gewicht en de flexibiliteit is ontworpen voor een breed programma herbruikbare fittingen en biedt een een essentiele bescherming tegen druk, temperatuur, vibratie en wrijving en wordt al vele jaren geleverd tbv race en rally sport.
Applicatie: Benzine, olie (alle synthetische smeermiddelen), Koelmiddelen, methanol, nitrometaan, water.
(kies een 600 Serie slang voor in het bestuurders compartiment)
Fitting materiaal: Ge-Anodiseerd Aluminium (D) .
Temperatuur bereik: -46 to 150 graden Celcius.

Dit is de goede kwaliteits slang  met de in het rubber gevulcaniseerde RVS laag gevulcaniseerd, juist geschikt voor de zgn Cutter fittingen (236 serie).



200-04
INWENDIG  5,56 MM
200-06
INWENDIG  8,73 MM
200-08
INWENDIG  11,12 MM
200-10
INWENDIG  14,27 MM
200-12
INWENDIG  17,47 MM

200-16
INWENDIG  22,22 MM
200-18
INWENDIG  x,xx MM
200-20
INWENDIG  28,70 MM

210 Serie



De meest uitgebreide reeks lichtgewicht, herbruikbare aluminium slang fittingen speciaal ontwikkeld voor onze 200 Serie slang. Onze exclusieve drie-voudig/dubbele o-ring ontwerp garandeerd iedere keer een precieze  en lek vrije afdichting. Alle 236 en 336 fitting laat een vrije hoek verdraaiing toe voor eenvoudige montage en gebruik. Onze 236 Serie heeft een tubed "full flow" ontwerp, de 336 Serie biedt een extra stevige uitvoering.


Hoofdmenu Terug naar Slangen keuze   Volgende Slang gegevens

















Fittingen voor 200-04

Alle blauwe D04 Fittingen hebben een 7/16x20 Schroefdraad met een holle zitting.

FITTING RECHT
1136-0104
FITTING 45°
1136-4504
FITTING 90°
1136-9004
FITTING 180°
1136-18004
FITTING
1136 Serie

FITTING RECHT
1136-0104BK
FITTING 45°
1136-450BK
FITTING 90°
1136-9004BK


SLANGKLEM
936-04DB
SLANGKLEM
936-04DR
SLANGKLEM
936-04DCH


De 1136 serie fittingen is geen cutter fitting.

Een cutter fitting dicht af doordat deze niet alleen een "knel" afdichting heeft maar zich ook insnijdt in de slang.




Hoofdmenu   Top van de pagina Volgende maat (-06 Slang gegevens


















Fittingen voor 200-06 Hose

Alle blauwe D06 Fittingen hebben een 9/16x18 Schroefdraad met een holle zitting. De metrische (zwarte) fittingen hebben een Bolle zitting

FITTING RECHT
236-0106
FITTING 30°
236-3106
FITTING 45°
236-4506
FITTING 45°
336-4506
FITTING 60°
236-6106
FITTING 90°
236-9006

FITTING 90°
336-9006
FITTING 120°
236-12006
FITTING 150°
236-15006
FITTING 180°
236-18006


FITTING RECHT
236-0106BK
FITTING 45°
236-4506BK
FITTING 90°
236-9006BK
FITTING 120°
236-12006BK
FITTING 150°
236-15006BK
FITTING 180°
236-18006BK

FITTING RECHT
236-0106M12x1,5
FITTING RECHT
236-0106M14x1,5
FITTING RECHT
236-0106M16x1,5
FITTING RECHT
236-0106M18x1,5
FITTING 45°
336-4506M12x1,5
FITTING 90°
336-4506M14x1,5

FITTING 90°
336-9006M12
FITTING 90°
336-9006M14
FITTING 90°
336-9006M16


 WEBER/DELORTO
2776-1106
 WEBER/DELORTO
2776-2106
 WEBER/DELORTO
2776-3106

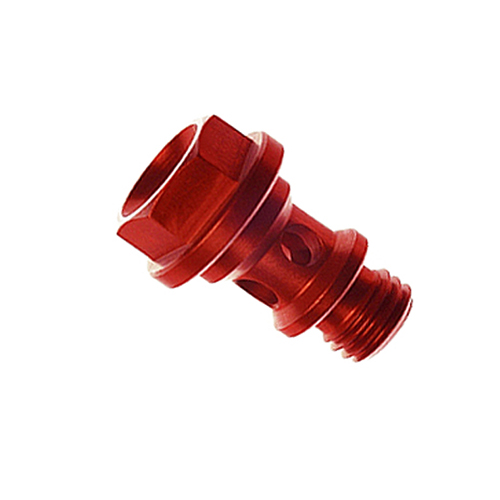

tbv WEBER
2776-06-M12D
tbv DELLORTO
2776-06-M122D

      use 2xCW901-M16 use 2xCW901-M16
WEBER/DELORTO
2776-1106DBK
WEBER/DELORTO
2776-2106DBK
WEBER/DELORTO
2776-3106DBK
tbv WEBER
2776-06-M12DBK
tbv DELLORTO
2776-06-M122DBK

      use 2xCW901-M16 use 2xCW901-M16
SLANGKLEM
936-06DB
SLANGKLEM
936-06DR
SLANGKLEM
936-06DCH
SLANGKLEM
936-06DGD
SLANGKLEM
936-06DBK



  Schroefdraad tabel.
  Hoofdmenu Top van de pagina Volgende maat (-08) Slang gegevens


















Fittingen voor  200-08 Hose

Alle blauwe D08 Fittingen hebben een 3/4x16 Schroefdraad met een holle zitting. De metrische (zwarte) fittingen hebben een Bolle zitting

FITTING RECHT
236-0108
FITTING 30°
236-3108
FITTING 45°
236-4508
FITTING 45°
336-4508
FITTING 60°
236-6108
FITTING 90°
236-9008

FITTING 90°
336-9008
FITTING 120°
236-12008
FITTING 150°
236-15008
FITTING 180°
236-18008


FITTING RECHT
236-0108BK
FITTING 45°
236-4508BK
FITTING 90°
236-9008BK
FITTING 150°
236-15008BK
FITTING 180°
236-18008BK


FITTING RECHT
236-0108M16x1,5
FITTING RECHT
236-0108M18x1,5
FITTING RECHT
236-0108M16x1,5
FITTING 45°
236-4508M14x1,5
FITTING 45°
336-4508M16x1,5
FITTING 90°
336-9008M14x1,5

FITTING 90°
336-9008M16x1,5
FITTING 90°
336-9008M18x1,5
SLANGKLEM
936-08DB
SLANGKLEM
936-08DR
SLANGKLEM
936-08DCH
SLANGKLEM
936-08DPR


  Schroefdraad tabel.
  Hoofdmenu Top van de pagina Volgende maat (-10) Slang gegevens


















Fittingen voor 200-10 Hose

Alle blauwe D10 Fittingen hebben een 7/8x14 Schroefdraad met een holle zitting. De metrische (zwarte) fittingen hebben een Bolle zitting

FITTING RECHT
236-0110
FITTING 30°
236-3110
FITTING 45°
236-4510
FITTING 45°
336-4510
FITTING 60°
236-6110
FITTING 90°
236-9010

FITTING 90°
336-9010
FITTING 120°
236-12010
FITTING 150°
236-15010
FITTING 180°
236-18010


FITTING RECHT
236-0110BK
FITTING 45°
236-4510BK
FITTING 90°
236-9010BK
FITTING 120°
236-12010BK


FITTING RECHT
236-0110M22x1,5
FITTING 90°
336-9010-M22Dx1,5

SLANGKLEM
936-10DB
SLANGKLEM
936-10DR
SLANGKLEM
936-10DCH


  Schroefdraad tabel.
  Hoofdmenu Top van de pagina Volgende maat (-12) Slang gegevens














Fittingen voor 200-12 Hose

Alle D12 Fittingen hebben een 1 1/16x12 Schroefdraad met een holle zitting.

FITTING RECHT
236-0112
FITTING 30°
236-3112
FITTING 45°
236-4512
FITTING 45°
336-4512
FITTING 60°
236-6112
FITTING 90°
236-9012

FITTING 90°
336-9012
FITTING 120°
236-12012
FITTING 150°
236-15012
FITTING 180°
236-18012


FITTING RECHT
236-0112BK
FITTING 45°
236-4512BK
FITTING 90°
236-9012BK


SLANGKLEM
936-12DB
SLANGKLEM
936-12DR
SLANGKLEM
936-12DCH
SLANGKLEM
936-12DGD



  Schroefdraad tabel.
  Hoofdmenu Top van de pagina Volgende maat (-16) Slang gegevens














Fittingen voor 200-16 Hose

Alle blauwe D16 Fittingen hebben een 1 5/16x11 Schroefdraad met een holle zitting. De metrische (zwarte) fittingen hebben een Bolle zitting

FITTING RECHT
236-0116
FITTING 30°
236-3116
FITTING 45°
236-4516
FITTING 60°
236-6116
FITTING 90°
236-9016
FITTING 120°
236-12016

FITTING 150°
236-15016
FITTING 150°
236-15016
FITTING 180°
236-18016


FITTING RECHT
236-0116M30x1,5
FITTING 45°
236-4516M30x1,5
FITTING 90°
336-9016M30x1,5
SLANGKLEM
936-16DB
SLANGKLEM
936-16DR
SLANGKLEM
936-16DCH


    Schroefdraad tabel.
  Hoofdmenu Top van de pagina   Slang gegevens













tabel


-46° Celcius tot 150°Celcius





200 HOSE
  IN MM IN MM PSI BAR PSI BAR Kg/m lb/ft IN MM
200-04 0.219 5.56 0.438 11.13 1000 69 6000 420 0.167 0.112 2.00 50.80
200-06 0.344 8.73 0.547 13.89 1000 69 6000 420 0.201 0.135 2.50 63.50
200-08 0.438 11.12 0.641 16.28 1000 69 5000 350 0.271 0.182 3.50 88.90
200-10 0.562 14.27 0.797 20.24 1000 69 5000 350 0.348 0.234 4.00 101.60
200-12 0.688 17.47 0.928 23.82 1000 69 3750 263 0.421 0.283 4.50 114.30
200-16 0.875 22.22 1.156 29.36 750 52 2500 175 0.552 0.377 5.50 139.70
200-20 1.125 28.70 1.437 36.49 500 35 2000 138 0.732 0.492 8.00 203.20
200-24 1.375 34.92 1.704 43.28 250 17 2000 138 1.000 0.672 9.00 228.00
200-28 1.500 38.10 1.850 46.99 300 21 1200 82 1.190 0.800 10.00 254.00
200-32 1.781 45.24 2.094 53.19 200 14 1200 82 1.339 0,900 12.50 317.50


  Hoofdmenu Top van de pagina   210 slang (zwart)





210
De identieke kern slang als onze 200 serie slang, nu ook met een lichtgewicht fiber mantel

-40° Celcius tot 148,9°Celcius



201 HOSE
  IN MM IN MM PSI BAR PSI BAR Kg/m lb/ft IN MM
210-04 0.219 5.56 0.44 11.17 500 34 2000 138     2.00 50.80
210-06 0.343 8.71 0.56 14.22 500 34 2000 138     2.50 63.50
210-08 0.438 11.12 0.67 17.02 500 34 2000 138     3.50 88.90
210-10 0.562 14.29 0.82 20.83 500 34 2000 138     4.00 101.60
210-12 0.688 17.46 0.96 24.38 350 24 1400 97     4.50 114.30
210-16 0.875 22.22 1.15 29.21 350 24 1400 97     5.50 139.70


  Hoofdmenu Top van de pagina   202 slang







202
202 slang is een goedkopere slang met geen RVS mantel in het rubber gevulcaniseerd, enkel een externe RVS mantel, dit itt tot de 200 Serie slang. Dit maakt de slang ongeschikt voor zgn cutter fittingen. Geschikt voor 936 Hose finishers of gewone slangklemmen.

Gebruik van cutter fittingen (236/336 Serie) wordt afgeraden.





202 HOSE
  IN MM IN MM PSI BAR PSI BAR Kg/m lb/ft IN MM
202-04 0.25 6,70 0.50 13,00 913 63 5076 350     1.49 38.00
202-05 0.31 7.90 0.57 14.50 913 63 5076 350     1.77 45.00
202-06 0.37 9.50 0.61 15.50 913 63 5076 350     2.08 53.00
